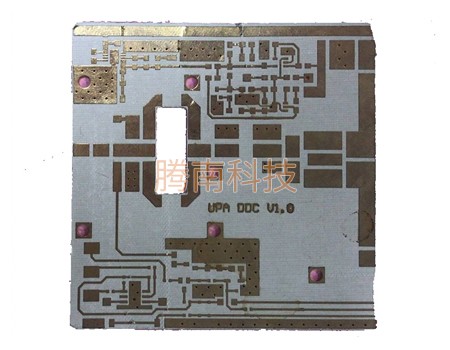

设计高清摄像头线路板‍时要注意哪些事情?

高清摄像头线路板‍质量的好坏直接关系到摄像头能不能正常使用,以及使用之后是否拥有可靠的性能,因此,要想制造出品质有保证的高清摄像头线路板‍就应该进行合理的设计,并且在设计制造线路板过程当中注意以下这些事情。


1、排版注意事项

高清摄像头线路板‍的拼板尺寸一定要符合要求,四个边要预留出5毫米以上的电镀板边, 所有的辅助材料原则上要排成条来贴。如果高清摄像头线路板‍需要连片出货,客户有特殊要求的,应该按照客户的要求去进行拼板,如果没有特殊要求,则应该注意, SMT定位孔要距板边三毫米以上,如果拼板旋转180度, SMT看盘不对称,那么定位孔还需要防呆。

2、菲林制作注意事项

线宽线距以及电阻电容焊盘、覆盖膜、开窗距离线路均要符合要求,摄像头的GBA开窗根据具体情况来做考虑,但是,焊盘开仓间距要保证在0.03毫米以上,高清摄像头线路板‍的开窗距离线路则应该保证在0.05毫米以上,除此之外,所有的过孔焊盘都需要增加泪滴。

3、钻孔注意事项

高清摄像头线路板‍的所有钻孔和图形都要在五个方向孔的范围内,所有的钻孔文件也都要优化钻孔路径,不允许有重贴的孔,如果有必要可以分两把刀且不同时钻。基材和覆盖膜上都要有方向孔,具体的位置和菲林上设计的一样。

在实际的设计制作过程当中,质量可靠的高清摄像头线路板‍除了需要注意好排版菲林制作以及钻孔等方面的事项之外,还有很多其他的细节都需要注意,每一个环节都不能马虎,才能确保设计制作出来的高清摄像头线路板‍拥有可靠的质量。
