关于PCB电路板常见问题及解决方法

PCB电路板的设计制作是一项复杂的工作,会涉及到许多知识要点,一些工艺要求也很高,如果在设计制作过程中,稍微不注意,就会出现问题,影响PCB电路板的质量与性能。

一、PCB电路板短路:

PCB电路板短路是造成PCB板无法工作的常见故障之一,而造成这个问题的最大原因就是焊垫设计不当。解决方法:可以将圆形焊垫改为椭圆形,加大点与点之间的距离,防止短路。

PCB板零件方向的设计不适当,也同样会造成板子短路,无法工作。如SOIC的脚如果与锡波平行,便容易引起短路事故。解决方法:可以适当修改零件会掉,故易因此而造成短路,需将焊点离开线路2mm以上。

另外还有一些原因也会导致PCB板的短路故障,如基板孔太大、锡炉温度太低、板面可焊性不佳、阻焊膜失效、板面污染等,都是比较常见的故障原因。工程师可以对比以上原因和发生故障的情况逐一进行排除和检查。


关于PCB电路板常见问题及解决方法


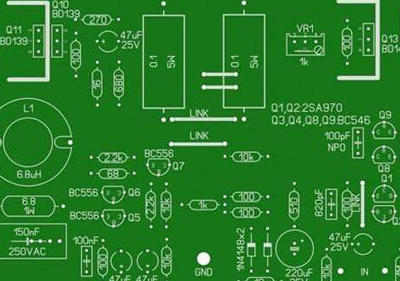

二、PCB电路板上出现暗色及粒状的接点

PCB电路板上出现暗色或者是成小粒状的接点问题,多半是因于焊锡被污染及溶锡中混入的氧化物过多,形成焊点结构太脆,须注意勿与使用含锡成份低的焊锡造成的暗色混淆。

还有一个原因是PCB板加工制造过程中所使用的焊锡本身成份产生变化,杂质含量过多,需加纯锡或更换焊锡。斑痕玻璃纤维积层物理变化,如层与层之间发生分离现象,但这种情形并非焊点不良,原因是基板受热过高,需降低预热及焊锡温度或无判断力加基板行进速度。

三、PCB电路板焊点变成金黄色

一般情况下PCB板的焊锡呈现的是银灰色,但偶尔也有金黄色的焊点出现。造成这一问题的主要原因是温度过高,此时只需要调低锡炉温度即可。

以上内容就是关于PCB电路板常见问题及解决方法,希望能帮助到大家。PCB电路板的设计制作工作,是一项既简单又繁琐的工作,出现一些问题是不可避免的,制作人员需要了解出现问题的原因及解决方法,才能避免PCB板报废。
